Dichtung Racing/GT Kniestück - Bild/Maße gesucht!

Acki

Ich brauch mal ein Bild von den Dichtung Zwischen Turbolader und Kniestück.
Racing und GT (da war wohl einBolzen mehr bei einem!).

Wer kann mir da auch die Maße ranschreiben?

Oder ist das schon die Dichtung (ich glaube die ist spiegelverkehrt)?

Der Inhalt kann nicht angezeigt werden, da er nicht mehr verfügbar ist.

Brauch die Info, will die Tuninglader für den Uno/GT endlich Einbaufertig gestalten :))

Hier mal ein Bild von Didi's großen Turbolader:

Hat jemand so ein Bild vom Racing/GT? Kann mir das jemand bemaßen?

/edit:
So die obere Dichtung ist wohl ziemlich sicher vom Racing.

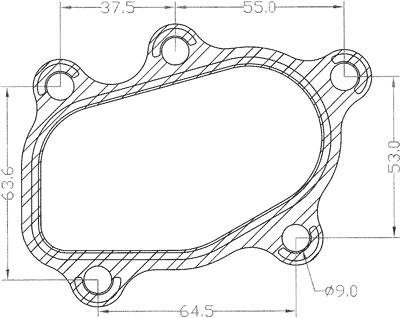

So schaut die vom T25 aus:

Sind beide wohl kompatibel.

unoturbo 1.6

das ist schon die dichtung vom racing. masse weiß ich leider nicht aber musste die auch letztdes jahr wechseln und die sah genau so aus war bei mir die gleiche

Acki

Jo, bei KKK gibts wohl keine 100%ig identische Dichtung/Flansch. Muss jetzt was kompatibles suchen.

buckaroo

racing-dichtung gibts bei fiat nimmer. aus der produktion genommen. hat übrigens nur 4 bohrungen.
ist also nicht 100%ig identisch. aber die untere müsste passen.

Acki

Also ist das ne GT Dichtung?

buckaroo

nö. wie du schon selber sagtest t25.

hab nen abgasgehäuse von nem punto gt. da ist eine bohrung verschoben.

Der Inhalt kann nicht angezeigt werden, da er nicht mehr verfügbar ist.

bei der sind beide bohrungen druaf. sowohl für racing als auch für gt. normaler weise hat der gt auch nur 4. ebenso wieder racing. aber eine eben verschoben.

Acki

Was ist verschoben? Blick gerade nix

Turbo_Kaktus

eine bohrung ist ca. 2 bis 3mm versetzt, grundsätzlich aber vom bild her gleich. wenn du diese bohrung am kniestück etwas aufbohrst/langloch fräst/feilst passt das ohne weiteres.

buckaroo

@ acki: bastel das hier mal zurecht für die faq. wie wäre das

jetzt mein bisheriges halbwissen:

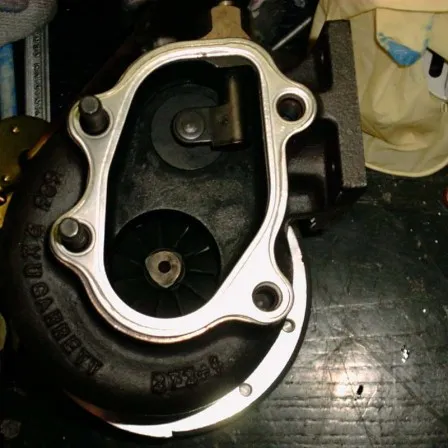

das ist das abgasgehäuse vom biturbo nissan 300 inkl. dichtung.

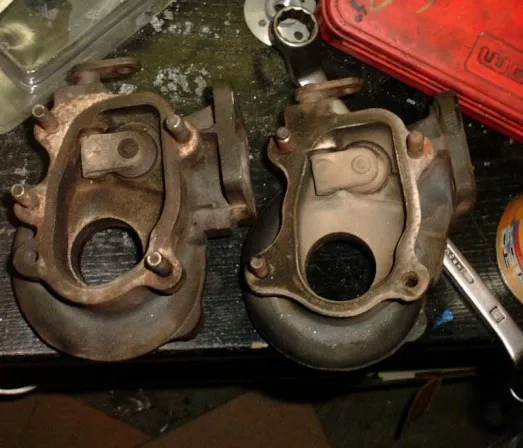

Abgasgehäuse von Racing (links) und GT (rechts)

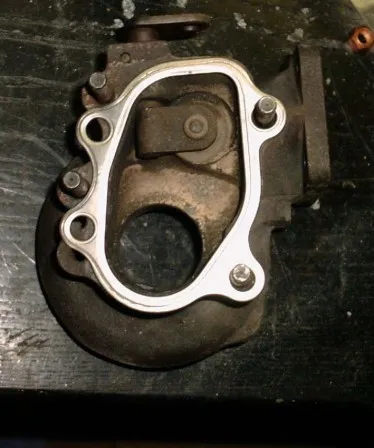

Abgasgehäuse racing mit nissan 300 dichtung. (die öffnung an sich passt perfekt)

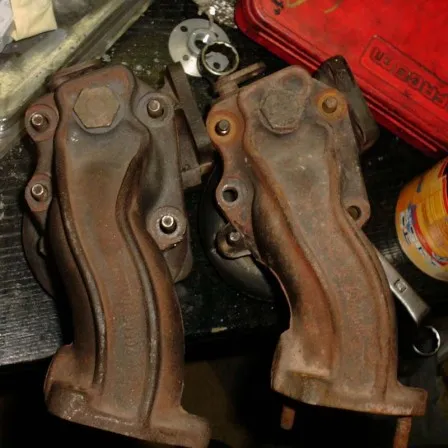

Racing und GT Abgasgehäuse mit Racing-Kniestücken.

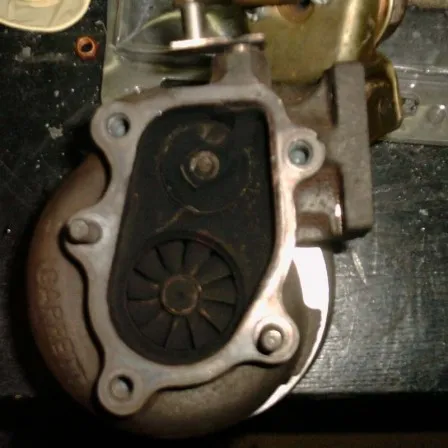

Abgasgehäuse vom vermutlichen T25. ist auch ein nissanlader. welcher weiss ich noch nicht bestimmt. auf jjeden fall keiner vomm 200er oder 300er. die verdichterseite hat keine schraubflansche

abmessungen: (siehe bilder)
Hab nur die bohrungsabstände mitte-mitte gemessen.
racing:
linke bolzen oben-unten:39mm
rechte bolzen oben-unten65mm
bolzen oben rechts-links:65mm
bolzen unten rechts-links:74mm

gt:
linke bolzen oben-unten:65mm
rechte bolzen oben-unten65mm
bolzen oben rechts-links:65mm
bolzen unten rechts-links:75mm

Acki

Dann ist er vom 180er SX

buckaroo

denke nicht. weiss es aber nicht. vermutung geht in ne andere richtung. welche wird aber nicht verraten

Acki

Müsstest mir ja nur mal die Ladernummer geben.

Naja auch wurscht

Miss lieber mal die Abstände der Bolzen bei GT und Racing Gehäuse ab!

buckaroo

Zitat

Original von Buckaroo

abmessungen: (siehe bilder)
Hab nur die bohrungsabstände mitte-mitte gemessen.
racing:
linke bolzen oben-unten:39mm
rechte bolzen oben-unten65mm
bolzen oben rechts-links:65mm
bolzen unten rechts-links:74mm

gt:
linke bolzen oben-unten:65mm
rechte bolzen oben-unten65mm
bolzen oben rechts-links:65mm
bolzen unten rechts-links:75mm

Alles anzeigen

wer lesen kann ist klar im vorteil

Acki

Ok Dachte eher an ein Bild wo es ranmalst
